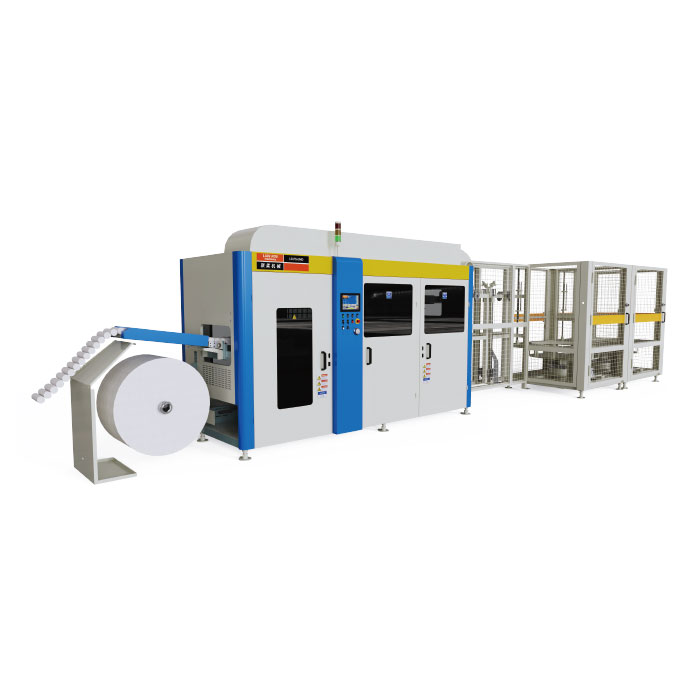

Оборудования для производства пружинного блока ZLT-PS-UMS-UMD

Характер / Модель

LR-PS-UMS

LR-PS-UMD

Производственная мощность

160 пружин/мин.

Намоточная головка

Однопроволочная сервоприводная намоточная головка

Принцип работы

Сервоуправление

Весенняя форма

Стандартные версии: ствол и

цилиндрический

Расход воздуха

0.3 м³/мин.

Давление воздуха

0.6-0.7 МПа

Общая потребляемая мощность

40КВт

43кВт

Требования к входной мощности

Напряжение

3AC 380В

Частота

50/60 Гц

Власть

Требования

Входной ток

60A

65A

Кабельная секция

3*16 мм²+2*10 мм²

Рабочая температура

+5℃~+35℃

Масса

Приблизительно 4000 кг

Приблизительно 5000 кг

Данные о расходных материалах

Нетканый материал

Плотность ткани

70~90 г/м²

Ширина ткани

370-680 мм

Внутренний диаметр. рулона ткани

75 мм

Внешний Да. рулона ткани

Макс.1000 мм

Стальная проволока

Диаметр проволоки

1.6-2.1 мм

Внутренний диаметр. провода рулона

Мин.320 мм

Внешний диаметр. провода рулона

Макс.1000 мм

Приемлемый вес рулона проволоки

Макс.1000 кг

Применимые характеристики пружины (мм)

Оригинальная высота весны

160-410

Максимальная степень сжатия

66%

Проволока

Диаметр

Весенняя талия

 Диаметр

Карманная пружина

 Высота

Φ1.6~2.1

Φ55~75

120~250

Пример экономии затрат

Пружина высокого сжатия толщиной 1.7 мм.

Обычная пружина толщиной 1.9 мм.

Одинарный вес пружины19.73 г

Одинарный вес пружины 24.34 г

Оба значения давления составляют 6,51 кг (0,651 МПа).

Сэкономленный вес за пружину: 24-19＞4 г.

Размер пружинного блока 2000х1500мм.

 Количество пружин 32x23=736 пружин.

Сэкономленный вес проволоки на пружинный блок 4x736=2944 г≈3 кг.

Экономия на единице пружины

 6.5 йен/кг x 3 кг = 19.5 йен // 0.93 доллара США/кг x 3 кг = 2.79 доллара США

Общая экономия в день

19.5x500 йен = 9750 йен // 2.79x500 йен = 1395 йен
